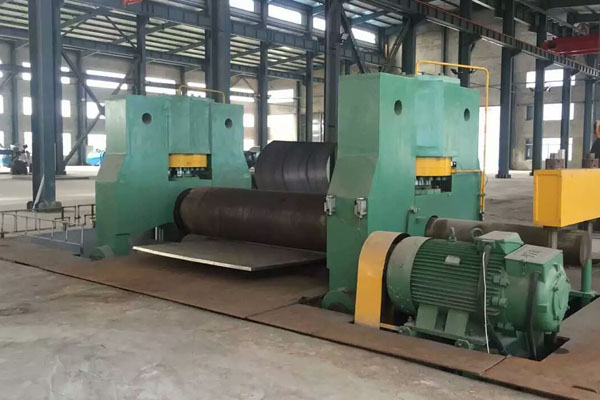

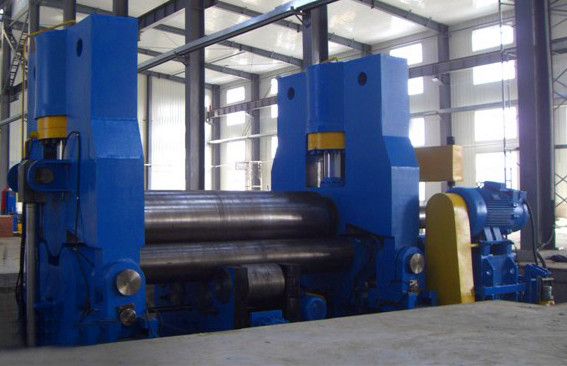

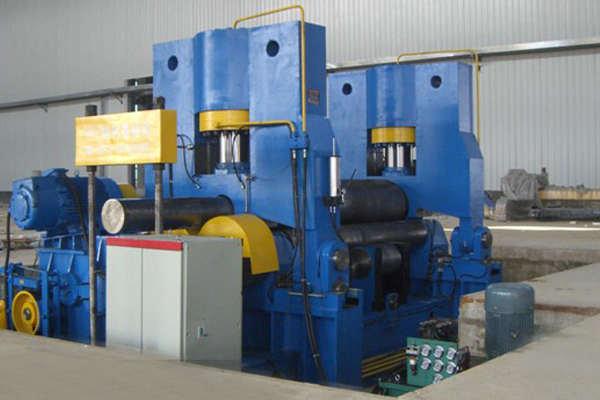

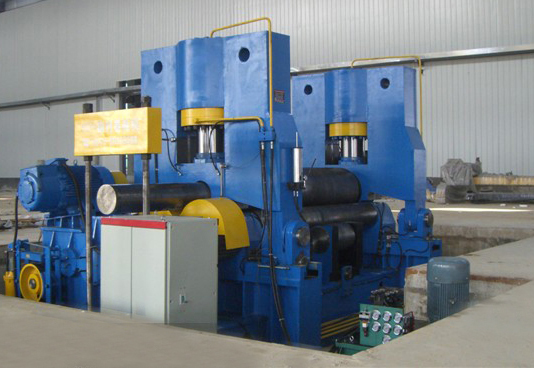

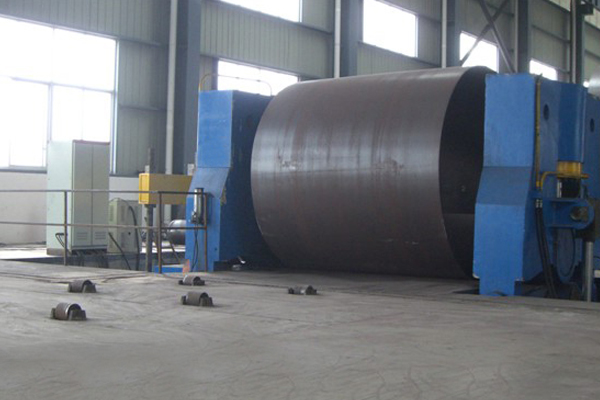

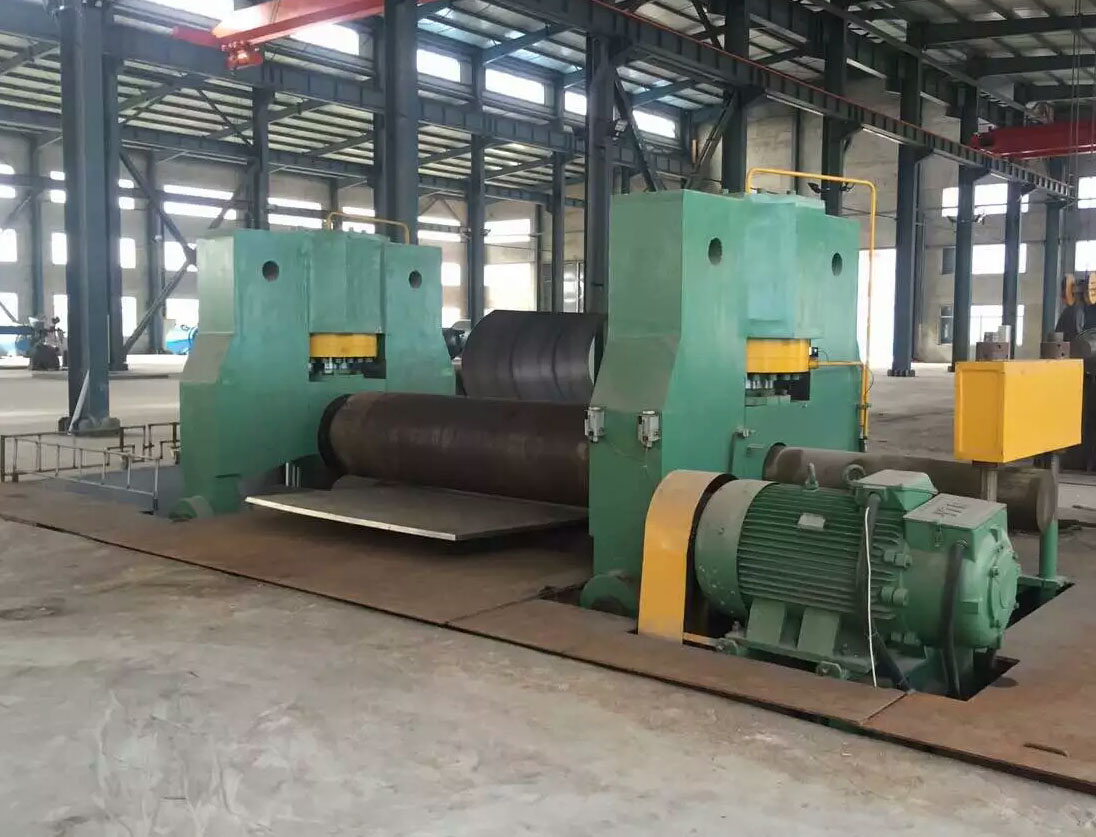

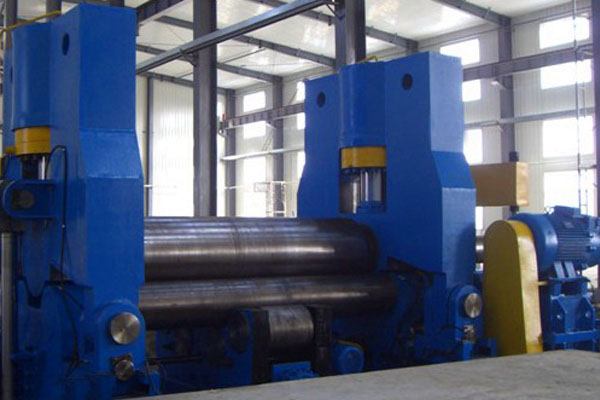

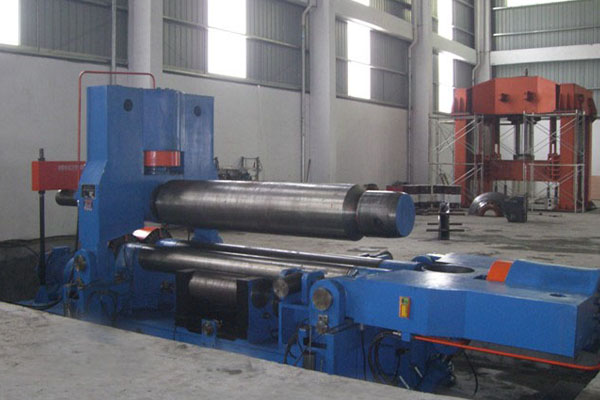

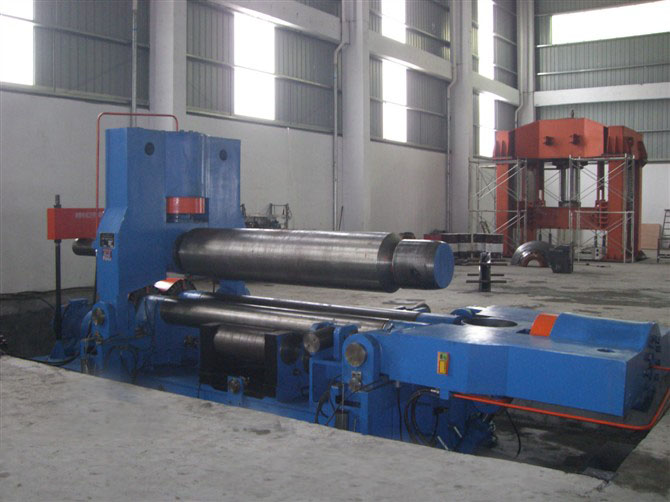

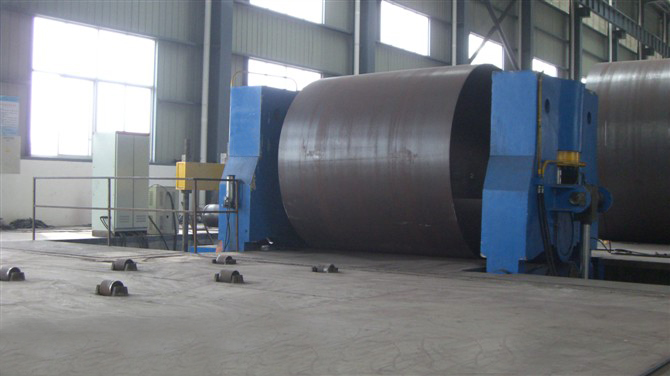

W11SNC-70x3000

上輥的額定壓力

Ton

850

工作溫度

At natural temperature

板材屈服極限

MPa

245

Zui高

Thk.彎板

(mm)

70

Thk.預彎曲

60

彎板寬度

3000

Zui小.軋制直徑. Zui大尺寸

(mm)

2200

滾筒直徑

上

mm

680

底部

mm

380

工作輥

材料

42CrMo

硬度

(HB)

260-300

感應淬火輥

YES

輥輪廓

crown

提升模式

hydraulic

下輥中心距

mm

700

托輥直徑

mm

350

托輥調整方式

motorized

滾動速度

m/min

3.5

上輥下降速度

mm/min

120

上輥上升速度

mm/min

200

上輥支撐方式

Self aligning roller bearing

下輥驅動方式

motor + reducer + breaker

上輥水平移動方式

motor+ warm gear

上輥水平移動超速

mm/min

100

上輥同步精度/精度

±(mm)

≤0.20

上輥移動精確/準確

±(mm)

≤0.20

上輥重新定位精確/準確

±(mm)

≤0.20

上輥動作控制

PLC + transducers

錐形彎曲裝置

YES

功率特征

380V/50Hz/3phase

控制系統

控制方式

PLC control + moving controller

顯示位置和位移

LCD

可編程邏輯控制器

OMRON

電氣零件系統

SIEMNENS

主動力馬達

(KW)

110

液壓馬達

(KW)

75

臥式電機

(KW)

30

托輥電機

(KW)

15

液壓系統

Zui高 .工作壓力

(MPa)

19.5

閥

YUKEN

密封

VALQUE

電氣和液壓過載保護

YES

建筑鋼材材料

Q235

大鈑金直徑的側面支撐

可選的

大鈑金直徑的中央支撐

可選的

喂料臺

可選的

油冷卻器系統

可選的
